Architecture Android

L’architecture d’Android est superposée et modulaire, ce qui la rend polyvalente et complexe d’un point de vue Forensic.

Elle est composé des couche suivantes :

Noyau Linux

C’est la base du système, elle va fournir des fonctionnalités de base du système. Elle agit comme couche entre l’hardware et le software

Services de base
Gestion des processus
Gestion de la mémoire
Conducteurs de dispositifs

Bibliothèques Native

Elles fournissent des fonctionnalités de base du système et aux applications.

Bibliothèques du système
Cadres pour les médias
Moteur de base de données SQLite
Moteur de navigateur WebKit

Framework Application

Elle fournit des API pour des niveau plus haut, comme la localisation, la téléphonie …

API pour le développement d’applications
Gestion des ressources
Interaction des composants
Traitement des services

Application

La couche la plus haute de l’architecture Android. Elle comprend le système et les applications installé par l’utilisateur. C’est la principale source de données dans une enquêtes Forensic.

Demandes d’utilisation
Applications du système
Applications de tiers

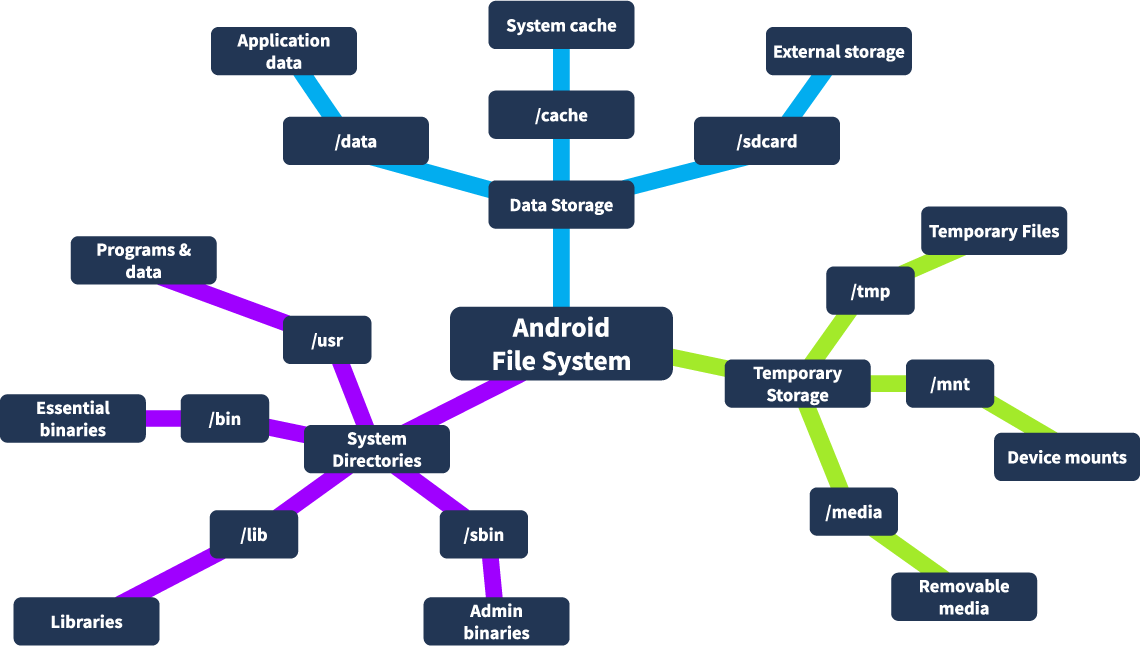

Système de fichiers Android

Android utilise un système de fichier basé sur Linux qui partitionne et met des “couches” pour gérer les données de manière sécurisée et efficace. La structure est personnalisée en fonction du matériel et de l’OS.

Partitions du système de fichier

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17



├── system/                  → Android OS system files (read-only in user mode) │  ├── bin/                     → System binaries
│   ├── lib/                 → Shared libraries
│   └── framework/           → Java framework .jar files
│
├── data/                    → Main user data partition
│   ├── app/                 → Installed APKs
│   ├── data/                → App private data
│   ├── misc/                → Misc system info (e.g., WiFi configs)
│   ├── media/               → Encrypted storage mount point
│   └── system/              → User accounts, settings
│
├── sdcard/ (or /storage/emulated/0) → User files, photos, downloads
│
├── vendor/                 → OEM-specific binaries/libraries
│
└── dev/, proc/, sys/       → Kernel and device interfaces (like Linux)`

Analyse d’une image

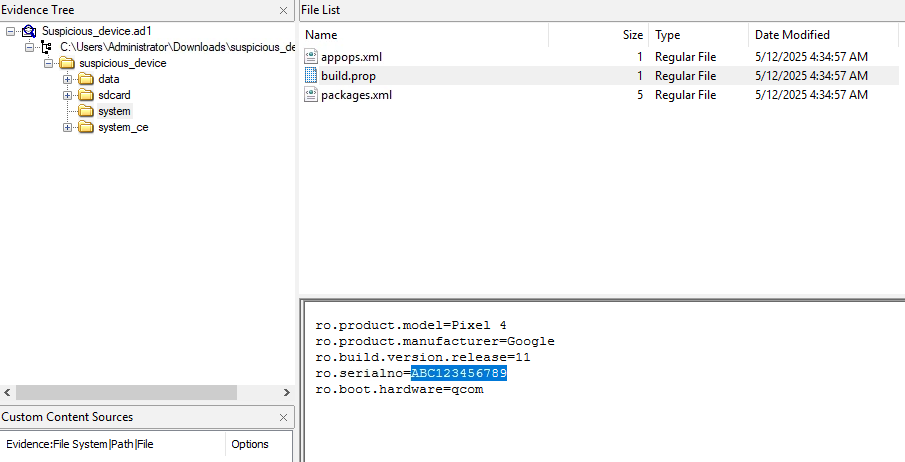

Nous avons un fichier .ad1, nous l’importons dans FTK Imager. Ensuite nous avons accès à certains fichiers de l’appareil suspect :

Le but de l’exercice ici est de trouver le numéro de série qui se trouve dans /system/build.prop:

Artefacts

Pour commencer nous allons devoir poser les bases et se demandé quelles information vont être importantes ou non.

Voici une liste d’artefacts qui peuvent être intéressant selon notre enquête.

SMS et Journaux d’Appels

Emplacement :

SMS (et MMS) : /data/data/com.android.providers.telephony/databases/mmssms.db
Journaux d’appel : /data/data/com.android.providers.contacts/databases/calllog.db

Contacts

Emplacement :

Contacts : /data/services/com.android.providers.contacts/databases/contacts2.db

Historique du navigateur

Emplacement (Chrome) :

/data/data/com.android.chrome/app-chrome/par défaut/history

Données de localisation

Emplacement :

/data/data/com.google.android.gms/databases/ (location.db, networklocations.db ou com.google.android.location)

Mediatech

Emplacement :

/sdcard/DCIM/
/sdcard/Pictures/
/sdcard/WhatsApp/Media/

Données d’applications

Emplacement :

/data/data/(app.package.name)/
Par exemple: /data/data/com.instagram.android/ ou /data/com.snapchat.android/

Compte utilisateurs

Emplacement :

/data/system/users/0/accounts.db
/data/data/com.google.android.gms/databases

Information sur les applications installé

Emplacement :

/system/packages.xml

Outils commercial

Il y a 3 types d’exfiltration de données sur android :

Type	Description
Logique	Comme en utilisant une sauvegarde pour obtenir des données au niveau de l’utilisateur.
Système de fichiers	Donne l’accès aux dossiers et aux fichiers système. Il permet un accès plus profond que l’acquisition logique, y compris les répertoires d’applications et le stockage interne, ce qui est utile pour examiner les données et les configurations des applications.
Physique	Une copie bit par bit de la mémoire complète de l’appareil, y compris des données supprimées, un espace non alloué et des zones du système inaccessibles par des acquisitions de plus haut niveau.

Les outils

Nom	Fonction	Utilisation
ALEAPP	Artifact Parser	Extracts and parses key Android artifacts (e.g., app data, location, usage stats).
Autopsy + Android Modules	GUI Forensics Suite	Examines logical dumps with plugin support for call logs, messages, and app data.
Cellebrite UFED	Commercial Mobile Forensics Platform	Physical, file system, and logical Android (and iOS) device extraction.
Magnet AXIOM	Commercial Suite	Ingests Android images and categorizes artifacts using timeline, chats, media, etc.
Oxygen Forensic Detective	Commercial All-in-One Tool	Recovers deleted data, decrypts apps, and parses communications and cloud data.
ADB (Android Debug Bridge)	Command-line Interface	Communicates with the Android device, collects logs, and performs manual file extraction (root may be needed).
TWRP Recovery	Custom Recovery Interface	Used to boot into a custom recovery mode for image acquisition or data access.
LiME (Linux Memory Extractor)	Memory Dumping Tool	It captures volatile memory (RAM) from an Android device and is used for live memory forensics.
Andriller	Device Analysis + Unlock Tool	Extracts device data, PIN cracking, and report generation from Android backups.
ADB-Backup Extractors	Backup Utilities	Converts Android ADB backups (`.ab` files) into accessible `.tar` archives.
Protobuf Parsers	Data Format Parser	Parses Android usage stats, app events, and settings stored in Protobuf format.

Analyse des artefacts

SMS

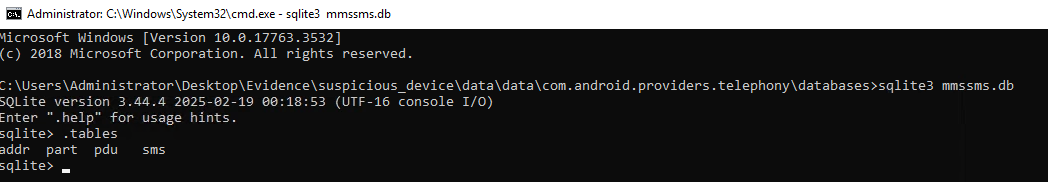

On se rends dans le fichier nécessaire :

1
2
3
4


cd C:\Users\Administrator\Desktop\Evidence\suspicious_device\data\data\com.android.providers.telephony\databases

sqlite3 mmssms.db
.tables

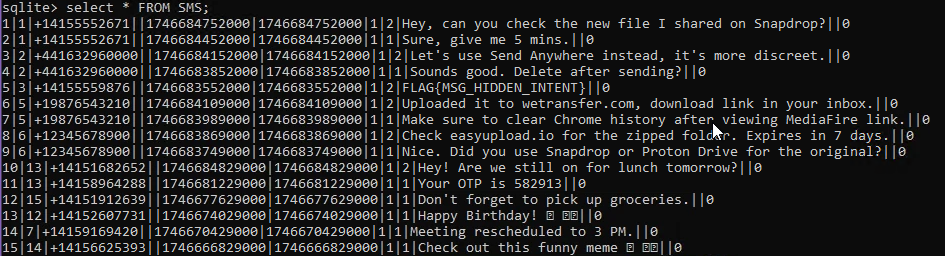

On envoie une requête SQL pour nous afficher TOUT les messages de la base sms :

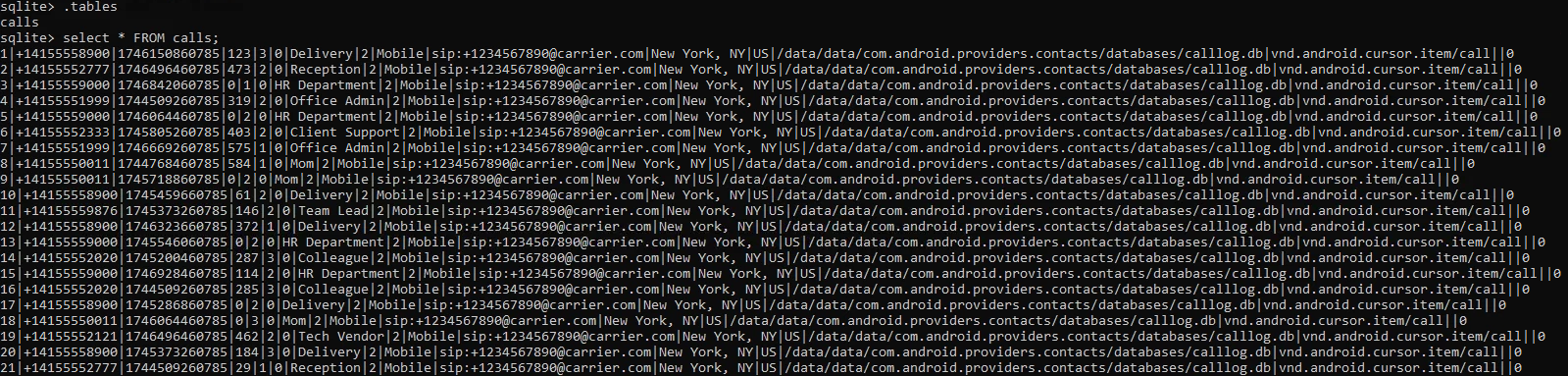

Journal d’appel

Comme à l’étape précédente, on se rend au chemin nécessaire :

1
2
3
4


cd C:\Users\Administrator\Desktop\Evidence\suspicious_device\data\data\com.android.providers.contacts\databases

sqlite3 mmssms.db
.tables

Et ainsi de suite pour les différentes base de données.

aLEAPP

Nous venons de faire une analyse d’artefact à la main, c’est fastidieux de faire ça. Nous pouvons donc utilisé un outil dont nous avons parlé tout à l’heure : aLEAPP

Analyse Android

aLEAPP analyse et fournit un rapport lisible par nous. Il possède 2 interface, une graphique et l’autre en ligne de commande.

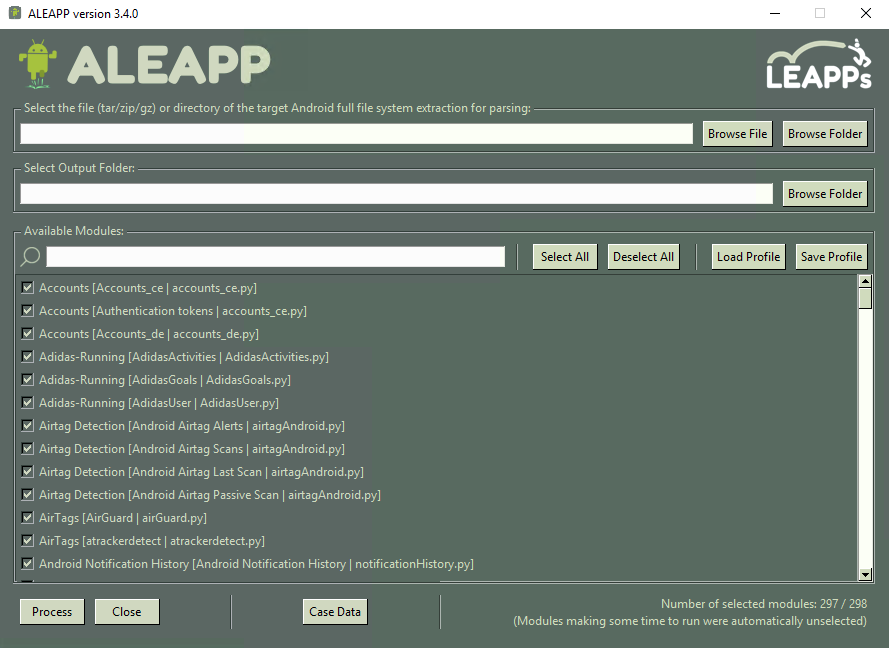

GUI

python aleappgui.py Il prend des fichier .zip/.tar/.gz.

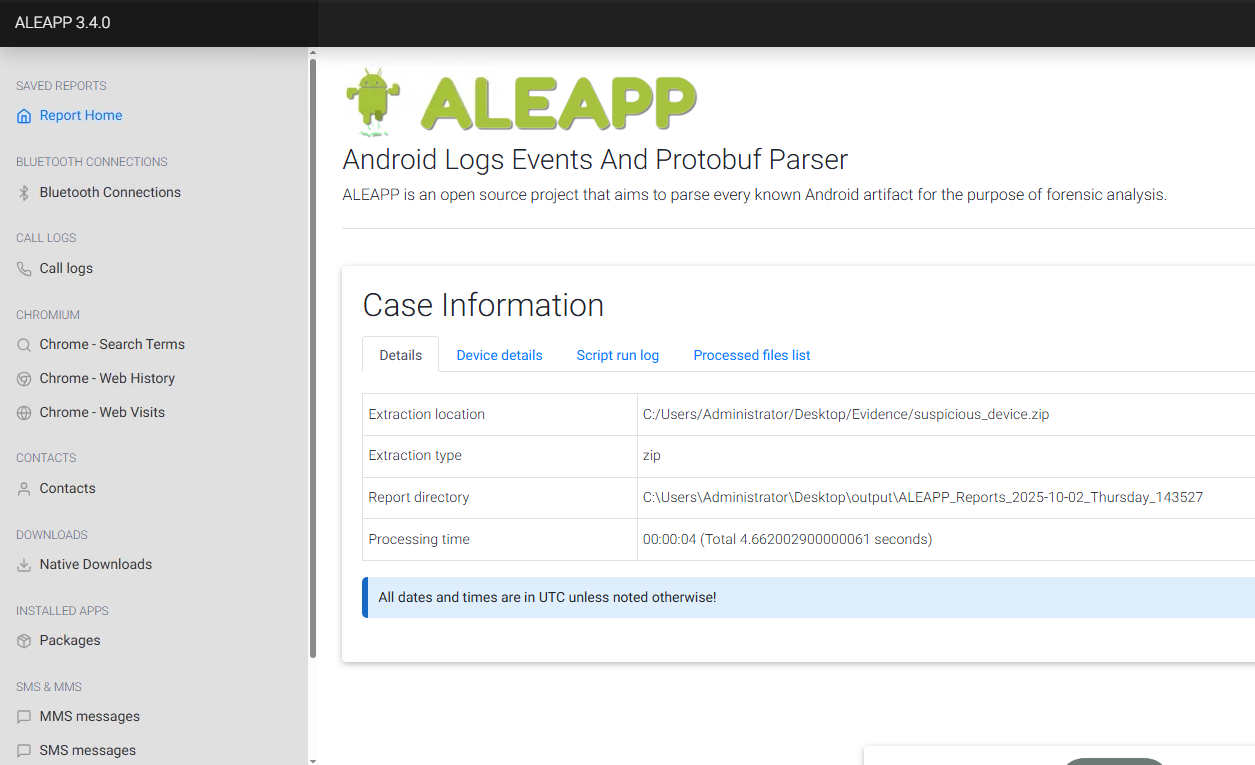

Une fois le fichier en .zip donné, un fichier de sortie et lancé l’analyse nous pouvons cliquer sur Open Report and Close Le rapport s’ouvrira dans le navigateur.
